ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Renault диагностических разъемов:

Внешний видКраткое описаниеМарки и года (ориентировочно)Подробная информация
1 12-ти контактный прямоугольный разъем все модели до 1998 гг. Назначение выводов и расположение
2 16-ти контактный разъем OBD-II в форме трапеции часть моделей после 1997 г. Назначение выводов и расположение


Тип разъема №2 - 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно): часть моделей после 1997 г.

Назначение выводов диагностического разъема

 Вывод     Назначение
2    J1850 Шина+
4    Заземление кузова
5    Сигнальное заземление
6    Линия CAN-High, J-2284
7    К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10    J1850 Шина-
14    Линия CAN-Low, J-2284
15    L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16    Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Renault

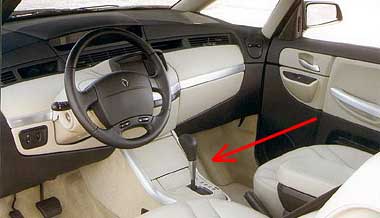

Renault Avantime (2002-2003 гг.)

Расположение: в ногах у переднего пассажира. Для доступа к разъему демонтировать пластмассовую крышку

Renault Megane II (после 2002 г. включительно)

Расположение: за заглушкой внизу центральной консоли (под отверстием для карточки-ключа). Для доступа снять заглушку

Renault Scenic II (после 2003 г. включительно)

Расположение: на автомобилях с боксом-подлокотником - под ним. Для доступа сдвиньте бокс-подлокотник ("хлебницу") назад. Под ним за пластиковой крышкой диагностическая колодка

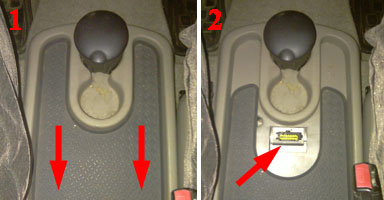

Renault Scenic II (после 2003 г. включительно)

Расположение: на автомобилях без бокса-подлокотника - под резиновым ковриком между передними сиденьями. Для доступа достаньте резиновый коврик (нужно подцепить край - например, мелкой монетой или плоской отверткой). Под ним диагностическая колодка

Renault Logan (после 2005 г. включительно)

Расположение: в бардачке. Для доступа к разъему откройте бардачок, освободите его от вещей - разъем находится на дальней стенке бардачка под пластиковой заглушкой

Renault Laguna II (после 2005 г. включительно)

Расположение: за пепельницей. Для доступа достать пепельницу. За пепельницей серо-желтый разъем OBD-II под серой крышкой

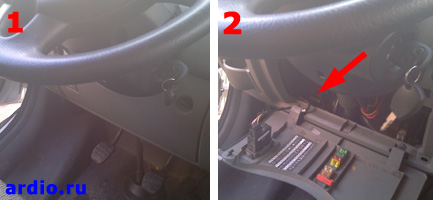

Renault Master (2007 г.)

Расположение: в подрулевом отсеке. Для доступа повернуть слева и справа от руля две защелки и открыть вниз крышку подрулевого отсека предохранителей. Разъем черно-желтого цвета находится в нижнем левом углу отсека
