ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Audi диагностических разъемов:

Внешний видКраткое описаниеМарки и года (ориентировочно)Подробная информация
1 два 2-х контактных разъема (черный и белый) все модели 1989-1994 г.; часть моделей 1994-1997 гг. Назначение выводов и расположение
2 16-ти контактный разъем OBD-II-VAG в форме трапеции все модели после 1997 г.; часть моделей 1994-1996 гг. Назначение выводов и расположение


Тип разъема №2 - 16-ти контактный разъем OBD-II-VAG в форме трапеции

Марки и года (ориентировочно): все модели после 1997 г.; часть моделей 1994-1996 гг.

Примечание: на многих моделях 1996-2000 гг. не смотря на установку OBD-II разъема не поддерживается ни один из OBD-II протоколов

Назначение выводов диагностического разъема

 Вывод     Назначение
1    Зажигание, шина 15
2    J1850 Шина+
3    К-линия диагностики части систем на Porsche Cayenne (до 05/2006)
4    Заземление кузова, шина 31
5    Сигнальное заземление
6    Линия CAN-High высокоскоростной шины CAN Highspeed
7    К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8    Линия CAN-High низкоскоростной шины CAN Lowspeed
9    Линия CAN-Low низкоскоростной шины CAN Lowspeed
10    J1850 Шина-
14    Линия CAN-Low высокоскоростной шины CAN Highspeed
15    L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16    Питание +12В от АКБ, шина 30

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Audi

Audi A2 (2000-2005 гг.)

Расположение: под торпедой со стороны водителя

Audi A3 (1997-2000 гг.)

Расположение: за заглушкой внизу центральной консоли (для автомобилей до 2000 м.г.)

Audi A3 (2000-2005 гг.)

Расположение: в торпеде слева внизу от рулевой колонки (для автомобилей с 2000 м.г.)

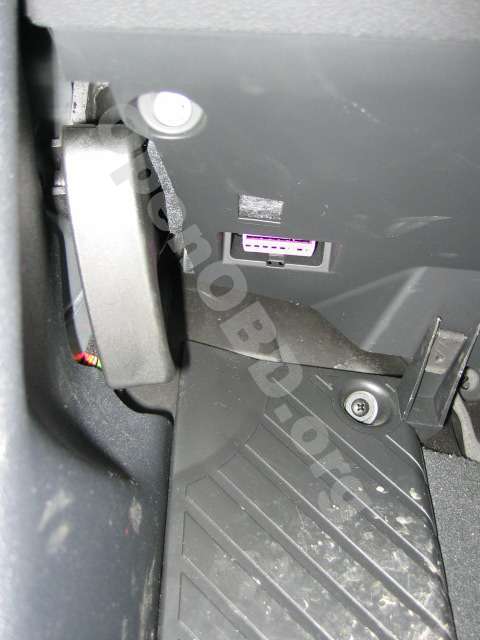

Audi A3 (2003-2010 гг.)

Расположение: в торпеде слева внизу от рулевой колонки

Audi A4 (1995-2001 гг.)

Расположение: под крышкой пепельницы для задних пассажиров. Сам разъем также закрыт дополнительной крышкой. На крышке пепельницы и на крышке самого разъема изображение двигателя, перечеркнутого молнией (как на лампе Check Engine)

Audi A4 (2001-2008 гг.)

Расположение: под торпедой слева, рядом с ручкой открывания капота

Audi A6 (1997-2005 гг.)

Расположение: под торпедой слева, рядом с ручкой открывания капота

Audi A6 (2005-2010 гг.)

Расположение: внизу торпеды, под рулевой колонкой

Audi A8 (1994-2003 гг.)

Расположение: под пепельницей. Для доступа к разъему: (1) сдвинуть от себя крышку, закрывающую пепельницу и прикуриватель, (2) сдвинуть на себя рычажок рядом с прикуривателем и вынуть пепельницу вверх

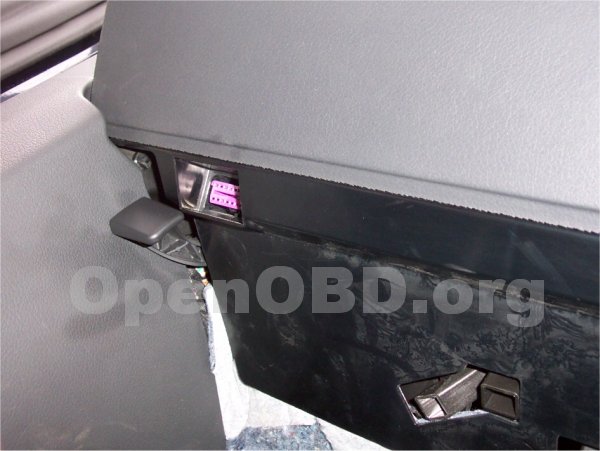

Audi A8 (2003-2010 гг.)

Расположение: под торпедой слева, рядом с ручкой открывания капота

Audi Q7 (2007-2010 гг.)

Расположение: под торпедой, с левой стороны

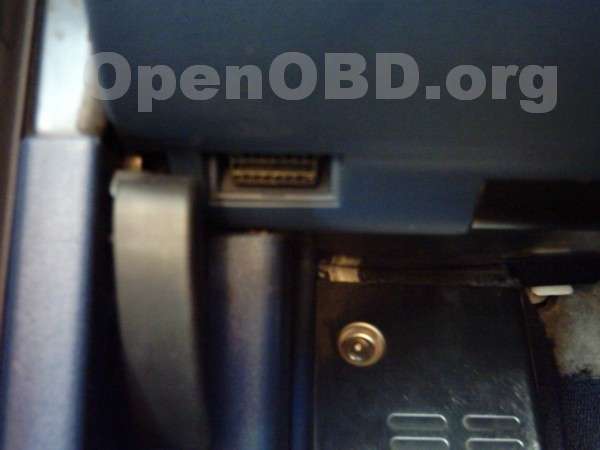

Audi TT (1999-2006 гг.)

Расположение: под торпедой слева, рядом с ручкой открывания капота
