Страница технической поддержки пользователей сканера VAG-RUS

Содержание

Новости версии VAG-RUS 9

Установка программы версии VAG-RUS 9

Извещения об ошибках

Дополнительные источники информации по диагностике автомобилей VAG-группы

Особенности использования сканера для диагностики автомобилей Porsche Cayenne (примерно до 05/2006)

Особенности использования сканера для диагностики некоторых автомобилей VAG-группы

Особенности кодирования блоков с помощью программы VAG-RUS

Особенности диагностики подушек безопасности на некоторых автомобилях VAG-группы

Возможные проблемы при работе с VAG-RUS 7 в вопросах и ответах (FAQ)

АРХИВ - Установка и активация программы версии VAG-RUS 7

Новости версии VAG-RUS 9

Отличия версии VAG-RUS 9 от VAG-RUS 7:

- переведены на русский язык подсказки к группам параметров, кодировкам и пр. (на 80%);

- добавлена поддержка части не поддерживаемых ранее блоков на автомобилях 2009-2010 гг. (в частности, некоторых блоков SRS с т.н. протоколом UDF);

- добавлена возможность просмотра HTML-файла с расширенной справочной информацией по группам параметров, кодировкам и пр. (пока на английском; этого нет в американской версии VCDS);

- упрощен контроль статуса активации ПО;

- упрощена установка драйверов;

- обновлен интерфейс.


Установка программы версии VAG-RUS 9

1. Получение дистрибутива. Скачайте дистрибутив программы по следующей ссылке - дистрибутив VAG-RUS 9 (архив zip без пароля, прим. 10 Мб).

Если архив разархивируется с ошибками - скачайте файл еще раз. Если при разархивировании или установке или запуске программы какой-либо из этапов блокируется Вашим антивирусом - добавьте ПО в исключения антивируса.

2. Установка программы:

- удалите версию VAG-RUS 7 (если она была установлена) через Панель управления => Установка и удаление программ. После перепрошивки адаптера версией 9, с версией 7 адаптер работать не будет!

- разархивируйте архив с дистрибутивом;

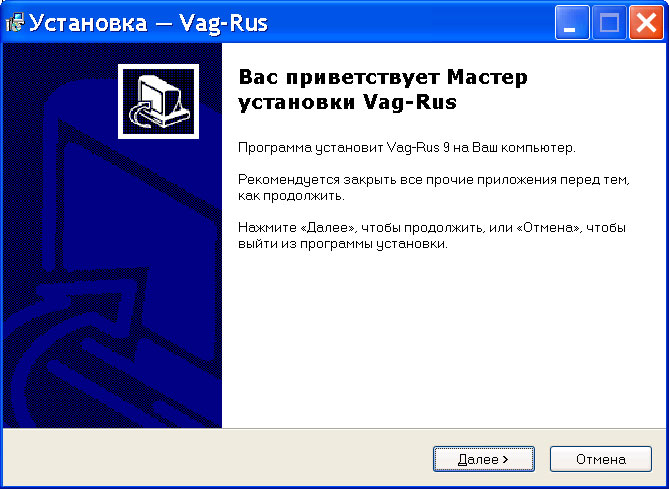

- при ОТКЛЮЧЕННОМ от ПК адаптере, запустите файл-установщик "vag-rus_9_setup_wo_activation.zip" - появится страница приветствия:

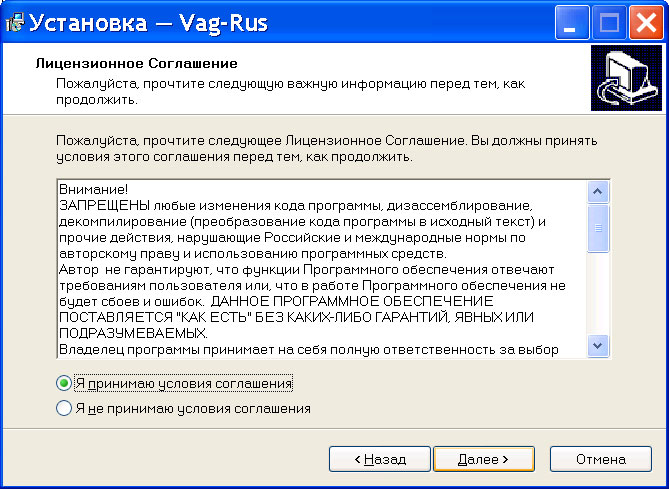

- нажмите "Далее >" - появится лицензионное соглашение:

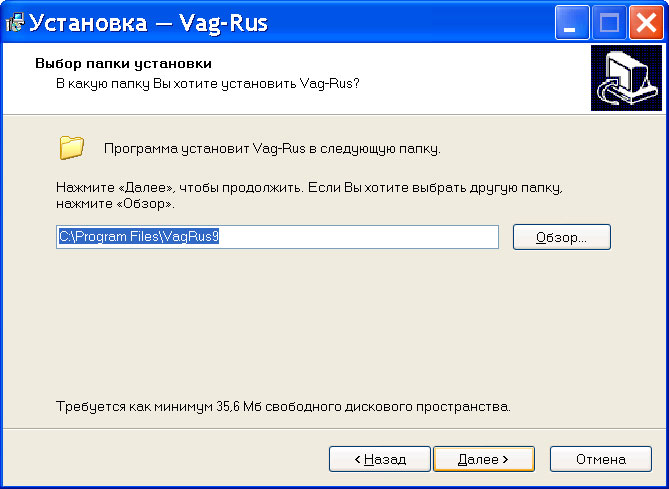

- ознакомьтесь с лицензионным соглашением, выберете "Я принимаю ..." и нажмите "Далее >" - появится форма выбора папки для установки:

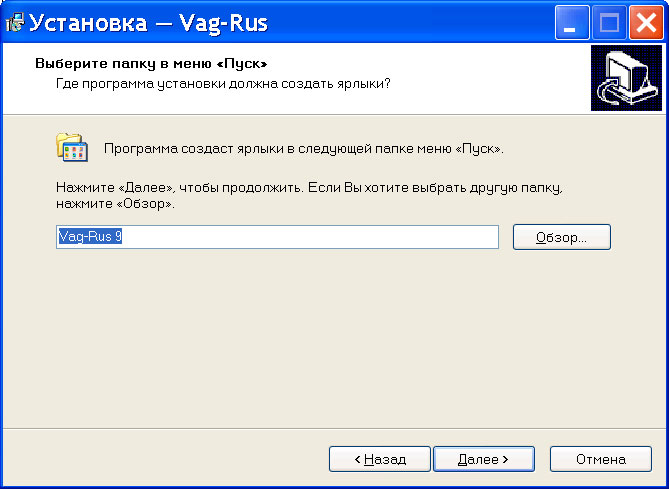

- оставьте предлагаемую по умолчанию папку без изменения и нажмите кнопку "Далее >" - появится форма выбора названия для раздела в меню "Пуск -> Программы":

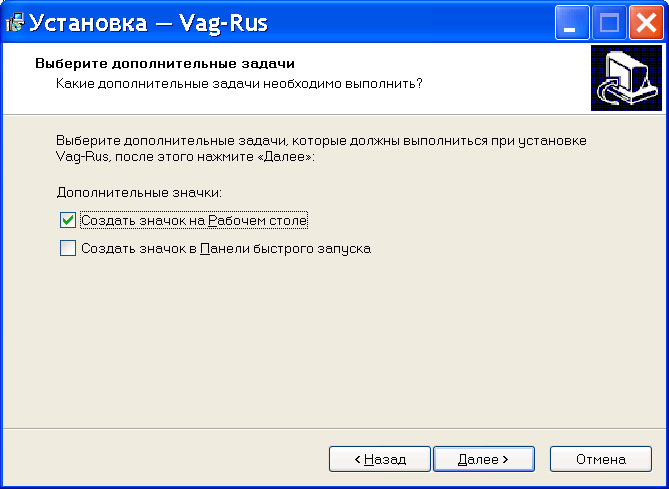

- оставьте предлагаемое по умолчанию название без изменения и нажмите кнопку "Далее >" - появятся опции добавления значков запуска программы на рабочий стол Windows и на панель быстрого запуска:

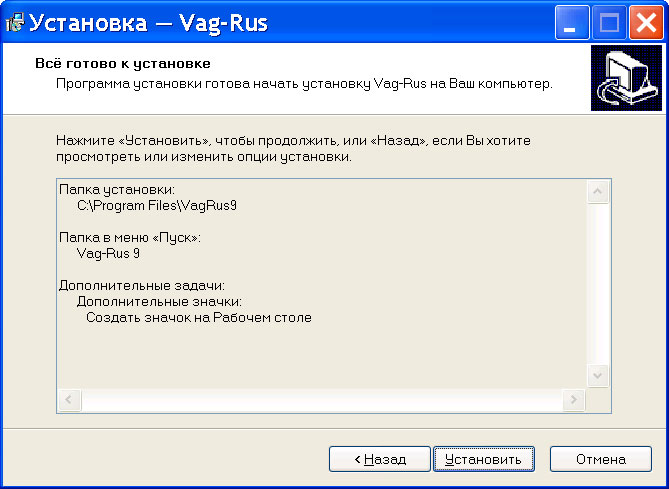

- отметьте требуемые опции и нажмите кнопку "Далее >" - появится сводка опций установки:

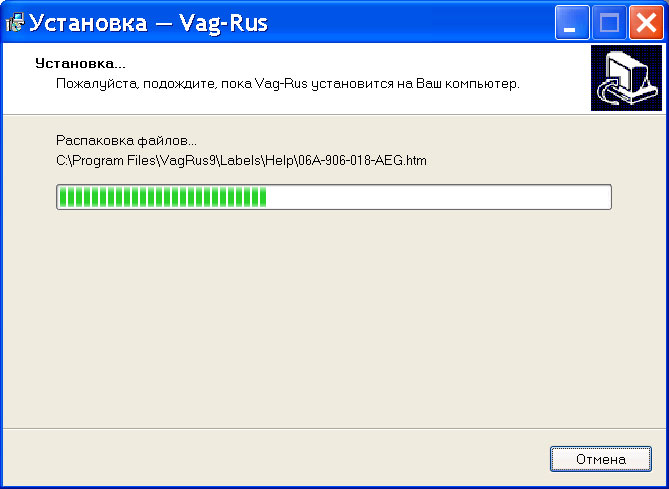

- нажмите кнопку "Установить" - начнется процесс установки:

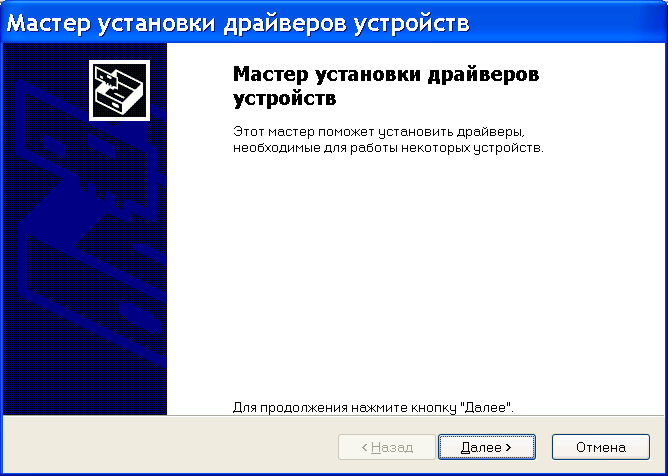

- после окончания установки программы запуститься мастер предустановки драйверов VAG-RUS (адаптер остается ОТКЛЮЧЕННЫМ):

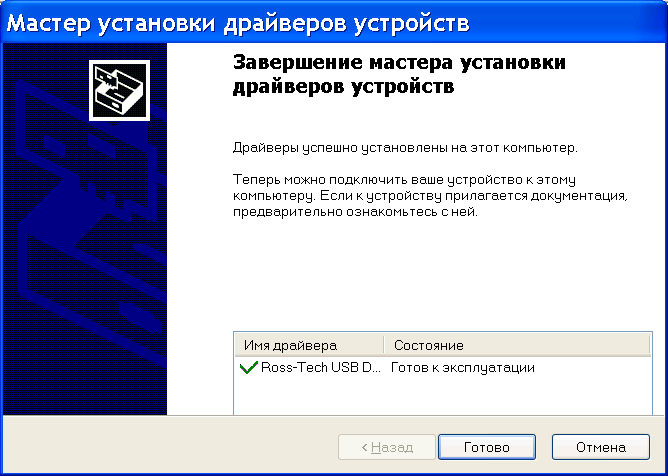

- нажмите "Далее >" - после окончания установки драйверов появится сообщение:

- нажмите кнопку "Готово" - появится подтверждение завершения установки программы - нажмите "Завершить".

3. Первое подключение адаптера к ПК и установка драйверов. Подключите адаптер к компьютеру и к автомобилю (чтобы адаптер был запитан) - появится окно мастера нового оборудования:

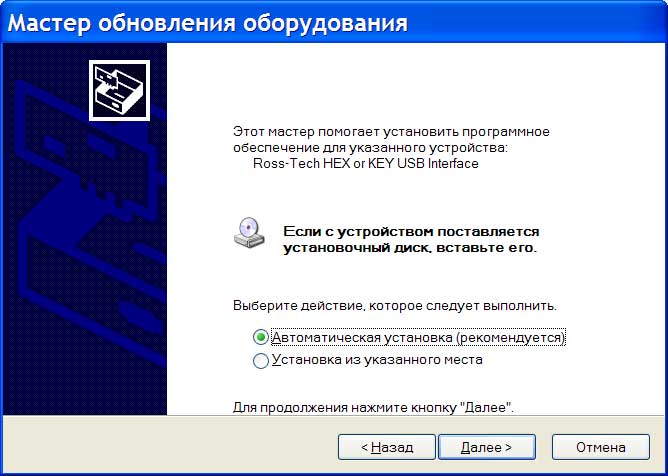

- выберете опцию "Нет, не в этот раз" и нажмите кнопку "Далее >" - появится следующее окно:

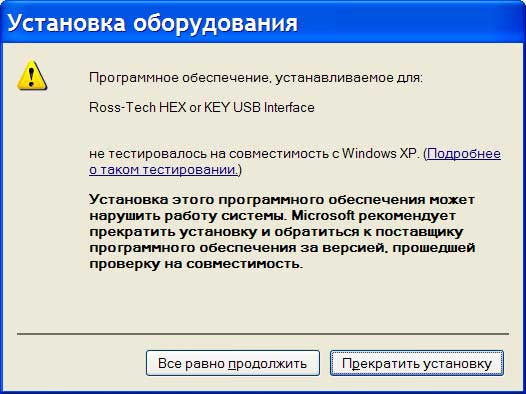

- выберете опцию "Автоматическая установка" и нажмите кнопку "Далее >" - начнется установка драйверов в автоматическом режиме. Когда появится сообщение:

- нажмите "Все равно продолжить". После этого установка драйверов пройдет до конца и появится сообщение об успешной установке - нажмите "Готово".

Если по какой-то причине драйвера не установились автоматически - установите их в ручном режиме из папки "C:\Program Files\VagRus9\" (аналогично описанному в архиве по версии VAG-RUS 7).

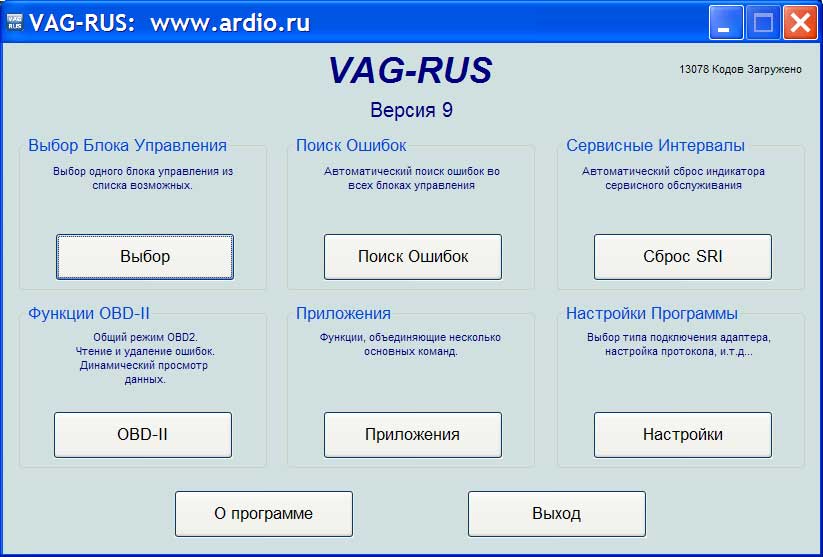

4. Проверка связи с адаптером. Запустите программу ярлыком Vag-Rus с рабочего стола - появится главное окно программы:

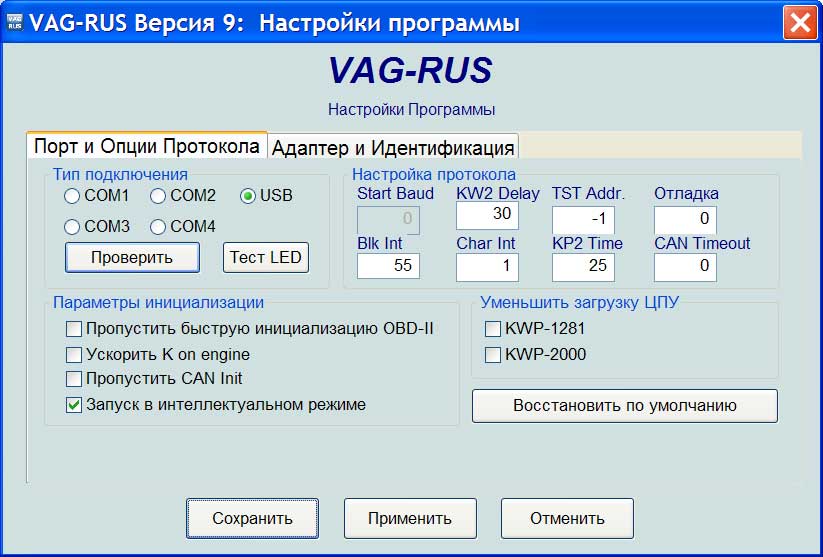

- нажмите кнопку "Настройки" - откроется форма настроек программы:

- выберете тип подключения USB и нажмите кнопку "Проверить" - должно появиться следующее окно (пример окна, когда адаптер подключен к автомобилю без CAN-диагностики):

- нажмите ОК. Если выдалось какое-либо сообщение об ошибке - попробуйте отключить адаптер от ПК и снова подключить, после чего снова нажмите "Проверить".

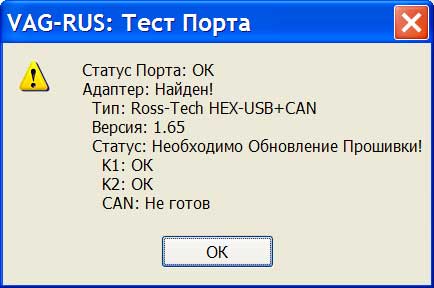

Если до этого Вы использовали адаптер с более ранней версией программы, появится сообщение с предложением обновить прошивку адаптера:

- нажмите "ОК", "Обновить!", "Закрыть".

- нажмите кнопку "Сохранить" - форма настроек закроется.

Программа готова к работе.

Извещения об ошибках

При обнаружении любых неполадок в программе, неточностей перевода и т.п. просьба сообщать об этом нам по электронной почте с подробным описанием проблемы, данными диагностируемой машины и электронной системы. Ошибки будут устраняться при выходе следующего пакета обновлений.

Дополнительные источники информации по диагностике автомобилей VAG-группы

При диагностике VW-Audi-Seat-Skoda (далее - VAG) для проведения таких операций как просмотр текущих параметров, выполнение базовых установок, адаптация, кодирование требуется знать числовые номера групп параметров, каналов адаптации и кодирования и пр. Частично эта информация встроена в программное обеспечение VAG-RUS. Наиболее полную информацию по автомобилям VW-Audi можно найти в следующих источниках:

- дилерская информационная база ELSA;

- дилерская информационная база GFS Light (эмулятор ПО дилерского сканера);

- сайт Ross-Tech;

- сайт Ross-Tech Wiki;

- сайт OpenOBD.org;

- сайт www.audi-portal.com.

Особенности использования сканера для диагностики автомобилей Porsche Cayenne (примерно до 05/2006)

Внимание! Вы используйте данную информацию на свой страх и риск! На большинстве модификаций автомобилей Porsche Cayenne выпуска до 05/2006 стоят блоки управления концерна VAG, подлежащие диагностике сканерами для VAG-группы, в том числе и VAG-RUS. Однако, у части блоков управления диагностические линии выводятся не на 7-й пин диагностической колодки OBD-II, а на 3-й пин. Часть адаптеров VAG-RUS содержат встроенную перемычку между 3-м и 7-м пином, часть - нет. Если Вам необходимо продиагностировать такой автомобиль и перемычки в Вашем адаптере нет - то Вы можете (на свой страх и риск) самостоятельно соединить пины 3 и 7 диагностической колодки OBD-II и повторить попытку диагностики. Рекомендуется устанавливать временную перемычку со стороны автомобиля.

Особенности использования сканера для диагностики некоторых автомобилей VAG-группы

Часть адаптеров VAG-RUS содержат встроенную перемычку между 3-м и 7-м пином, необходимую при диагностике некоторых Porsche Cayenne (см. выше). Однако, на некоторых автомобилях VAG-группы - в частности, VW Sharan 2001 г., на вывод номер 3 диагностической колодки выведена шина CAN-BUS-HIGH. При подключении к такому автомобилю диагностика невозможна, а также наблюдаются неполадки в работе бортовой информационной сети. Если Вам необходимо продиагностировать такой автомобиль, то либо отсоедините вывод номер 3 в диагностической колодке со стороны автомобиля, либо удалите соответствующий штырь в разъеме адаптера VAG-RUS.

Особенности кодирования блоков с помощью программы VAG-RUS

Одной из особенностей кодирования блоков является обязательное указание кода-номера сервисной станции (WSC) при кодировании. В более старых версиях программы номер станции запрашивался прямо в окне кодирования. В последних версиях, в том числе VAG-RUS 7, номер станции необходимо указать в настройках программы - VAG-RUS -> Настройки -> Код мастерской. Вы можете указать любой пятизначный номер, отличный от 00000. При нулевом номере (00000), указанном по умолчанию, кодирование будет невозможно!

Особенности диагностики подушек безопасности на некоторых автомобилях VAG-группы

Внимание! Диагностика системы AirBag (подушки безопасности) на некоторых моделях Golf / GTI / Jetta / Beetle (и аналогичные авто Seat-Skoda) 2000-2001 гг. может привести к записи в блоке нестираемого кода неисправности 65535 (internal error - внутренняя ошибка блока) с соответствующей индикацией лампой AirBag на приборной панели. Предостережение касается блоков с номером запчасти 6Q0-909-605-A. Если требуется диагностика системы AirBag на автомобилях данных моделей 2000-2001 гг., Вам необходимо визуально проверить номер блока управления AirBag. Если этот номер совпадает с приведенным - от диагностики системы необходимо отказаться. В случае, если Вы уже провели сканирование и ошибка 65535 записалась Вам необходимо либо заменить блок управления AirBag на блок с номером запчасти 6C0-909-605-A, либо перепрошить блок управления "чистой" прошивкой при помощь программатора.

Указанный дефект является следствием ошибки в программном обеспечении указанных блоков управления подушками безопасности и не является аппаратным или программным дефектом VAG-RUS.

Возможные проблемы при работе с VAG-RUS - в вопросах и ответах (FAQ)

Я установил программу и все работает отлично, кроме того, что коды неисправностей расшифровываются какими-то закорючками. Что делать? Наиболее вероятная причина такой проблемы в том, что программа неактивирована. Либо Вы ее не активировали, либо активировали неверно (сообщили нам неверный код установки, либо неверно ввели полученный от нас код активации, либо адаптер был не запитан при получении кода запроса активации и/или вводе кода активации), либо активация "слетела". Просто повторите активацию в соответствии с настоящим руководством.

В течение работы иногда прерывается связь с адаптером. Что делать? Редкие разрывы связи с адаптером допустимы и могут являться в том числе следствием реализации USB на конкретном ПК. В случае разрыва связи просто кратковременно отключите адаптер от USB порта и подключите заново.

Мой антивирус нашел вирус в дистрибутиве или рабочей программе VAG-RUS. Что делать? Если Вы уверены, что дистрибутив или рабочая программа не были заражены после получения от нас (с сайта или на CD), добавьте дистрибутив и/или рабочую программу и/или рабочую папку программы в исключения Вашего антивируса.

АРХИВ - Установка и активация программы версии VAG-RUS 7

Право на бесплатное обновление программного обеспечения адаптера имеют покупатели, купившие адаптер HEX-DMA в ООО "АРДИО РУ". Для получения обновления необходимо:

1. Получение дистрибутива. Скачайте дистрибутив программы по следующей ссылке - дистрибутив VAG-RUS 7 (zip, 5,3 Мб). Написать на нашу электронную почту письмо, в котором указать Ваши данные - название организации, фамилию, имя, город, телефон, где и когда был приобретен адаптер (все данные обязательны!). После этого Вы получите пароль для архива с дистрибутивом. Если Вы получили дистрибутив VAG-RUS 7 на CD, то этот этап можно пропустить и перейти сразу к установке программы.

2. Установка программы:

- Разархивируйте архив с дистрибутивом;

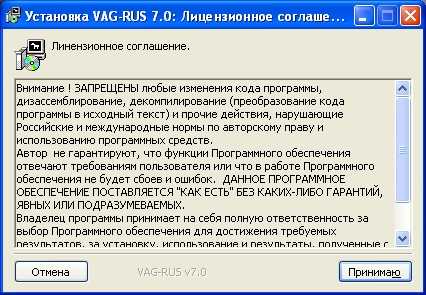

- Запустите файл-установщик Vag-Rus 7.0.exe - появится лицензионное соглашение:

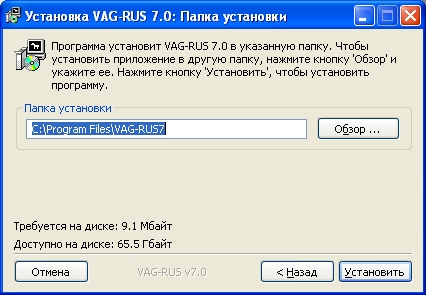

- ознакомьтесь с лицензионным соглашением и нажмите "Принимаю" - появится форма выбора папки для установки:

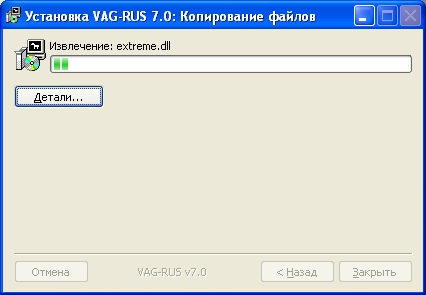

- оставьте предлагаемую по умолчанию папку без изменений и нажмите кнопку "Установить" - пойдет процесс установки:

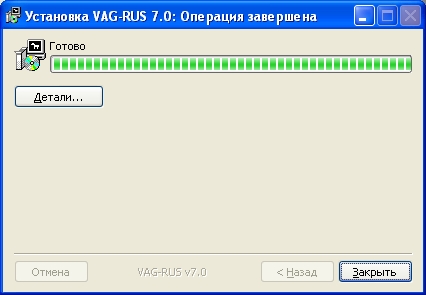

- после окончания установки будет выведено информационное сообщение:

- нажмите кнопку "Закрыть".

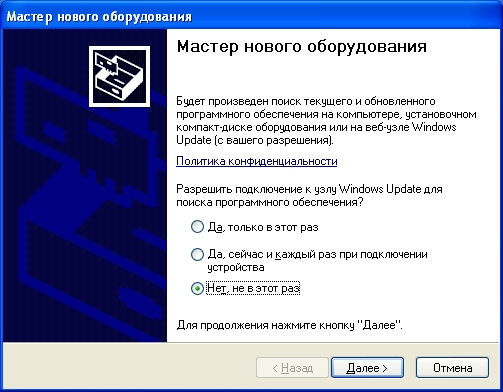

3. Первое подключение адаптера к ПК и установка драйверов. Подключите адаптер к компьютеру и к автомобилю - появится окно мастера нового оборудования:

- выберете опцию "Нет, не в этот раз" и нажмите кнопку "Далее >" - появится следующее окно:

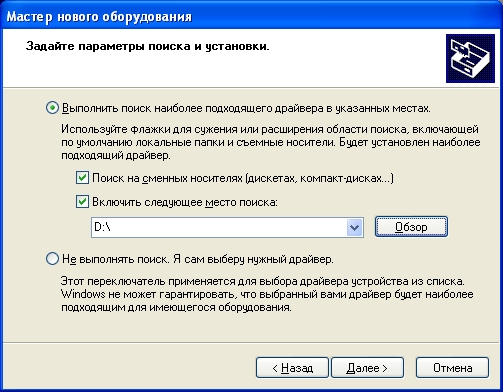

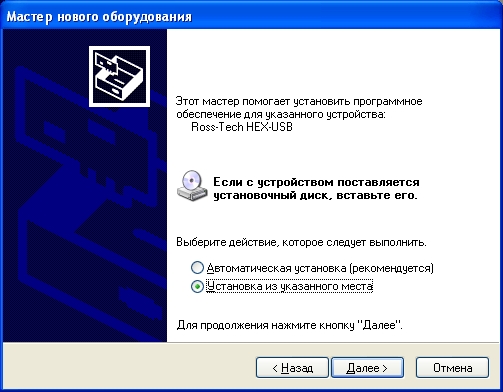

- выберете опцию "Установка из указанного места" и нажмите кнопку "Далее >" - появится следующее окно:

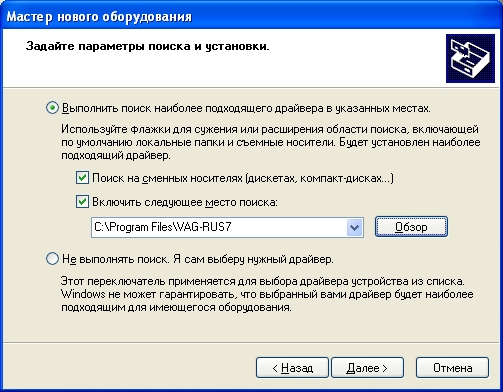

- снимите галку к опции "Поиск на сменных носителях ..." и нажмите на кнопку "Обзор", чтобы выбрать каталог с драйверами:

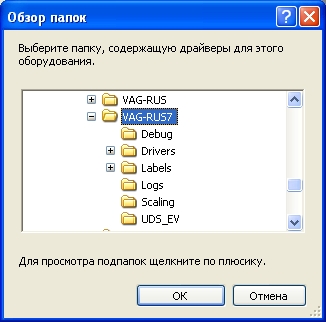

- выберете папку "c:\Program Files\VAG-RUS7\" и нажмите кнопку "ОК":

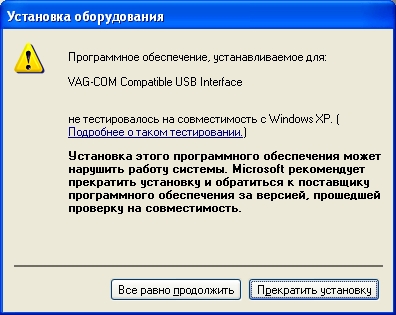

- нажмите кнопку "Далее >" - появится окно запроса подтверждения:

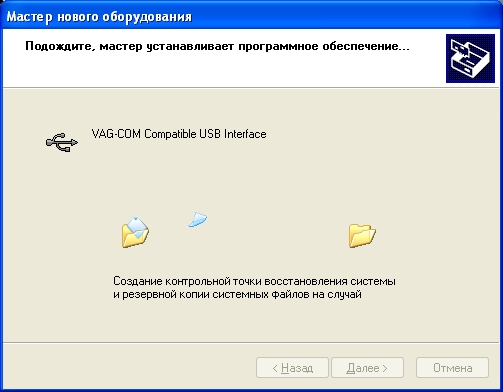

- нажмите кнопку "Все равно продолжить" - начнется установка драйвера:

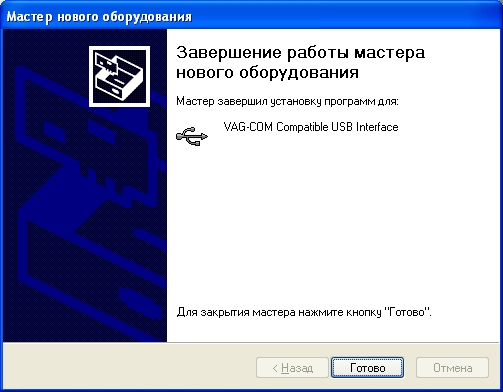

- после окончания установки появится сообщение:

- нажмите кнопку "Готово".

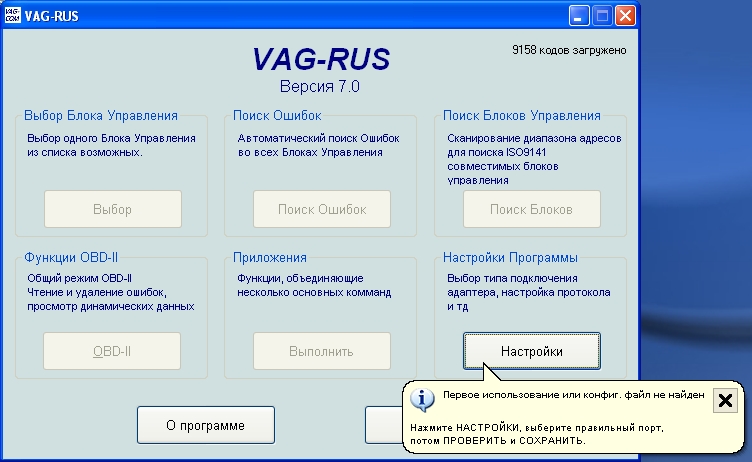

4. Активация программы. Для получения кодов для запроса активации, запустите программу ярлыком VAG-RUS с рабочего стола - появится главное окно программы:

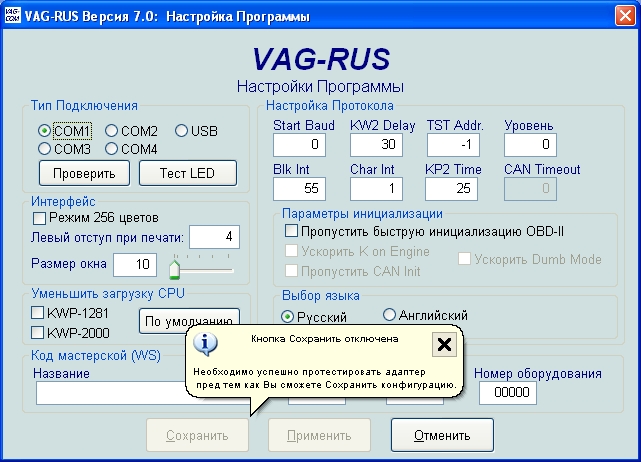

- нажмите кнопку "Настройки" - откроется форма настроек программы:

- выберете тип подключения USB и нажмите кнопку "Проверить" - должно появиться следующее окно (пример окна, когда адаптер подключен к автомобилю без CAN-диагностики):

- нажмите ОК. Если выдалось какое-либо сообщение об ошибке - попробуйте отключить адаптер от ПК и снова подключить, после чего снова нажмите "Проверить".

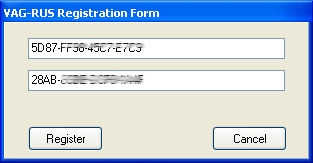

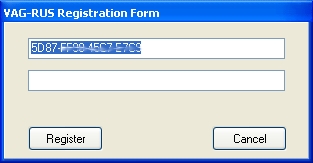

- Нажмите кнопку "Сохранить" - форма настроек закроется и откроется окно "VAG-RUS Registration Form" с двумя полями - в верхнем поле будет код запроса для активации (этот код привязывается и к данным Вашего компьютера и к Вашему адаптеру):

- создайте новое электронное письмо к нам и вставьте туда этот код (письмо пока не отправляйте).

- нажмите в окне "VAG-RUS Registration Form" кнопку "Cancel" - Вы снова вернетесь в главное окно программы.

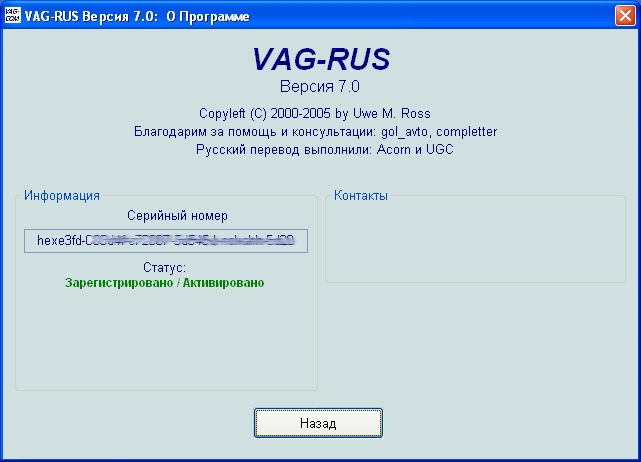

- теперь нажмите кнопку "О программе" - появится окно:

- скопируйте в письмо к нам содержимое поля "Серийный номер" - это серийный номер Вашего адаптера.

- отправьте к нам письмо с серийным номером Вашего адаптера и с кодом запроса активации (или кодами запроса активации, если Вы будете использовать программу на нескольких ПК).

- по получению кода активации (на это уйдет, как правило, не более суток) снова запустите программу, войдите в "Настройки", выйдете из "Настроек" и введите в форму "VAG-RUS Registration Form" коды активации и нажмите "Register":

© АРДИО РУ, Виснап К.Н. Размещение материала 10.03.2008. Последнее обновление 25.07.2012. Перепечатка только с согласия автора и с обязательной ссылкой.
