Мультимарочный сканер для иномарок
+ осциллограф + мультиметр + анализатор системы зажигания + генератор сигналов

Ultrascan P1

Сканер Ultrascan Pro

Ultrascan P1 является современным мощным диагностическим сканером для автомобилей иностранного производства, совмещенным в одном корпусе с четырехканальным осциллографом, мультиметром, анализатором системы зажигания и генератором сигналов.

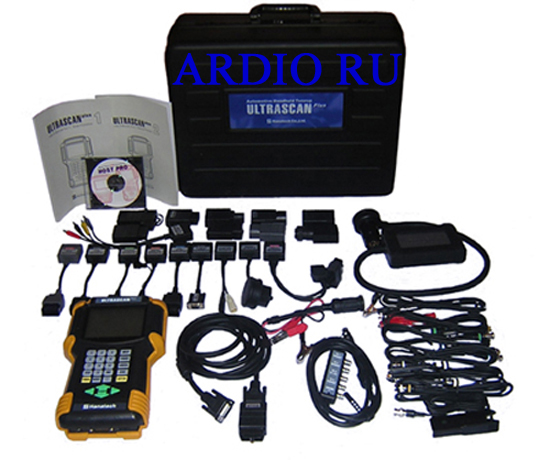

Прибор выполнен в прочном пластиковом корпусе с магнитозащитным покрытием, имеет дополнительную защиту от механического, химического и электрического повреждения. Прибор оснащен монохромным графическим LCD дисплеем 320х240 точек с подсветкой, пыле- и влагозащищенной клавиатурой. В комплекте идут диагностические адаптеры, осциллографические кабели и щупы, кабели питания и связи с ПК, картридж с ПО на 512 Мб, дополнительные предохранители и измерительные иглы.

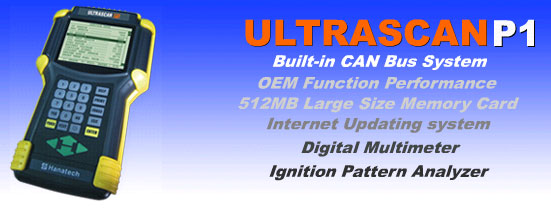

Сканер Ultrascan P1

Сканер Ultrascan P1 является продолжением линейки мультимарочных сканеров Ultrascan Pro, Ultrascan Plus и DCN-PRO корейской фирмы Hanatech.

Ultrascan P1 поставляется вместе с программой HOST-Pro с помощью которой сканер связывается с ПК через USB порт. Это дает возможность осуществлять управление сканером с компьютера в режиме реального времени, выводить на экран монитора и распечатывать диаграммы и графики, а также обновлять ПО сканера. На текущий момент обновления ПО предоставляются бесплатно в течение 2 лет после покупки прибора.

Главное окно программы Host-Pro

Как сканер Ultrascan P1 поддерживает диагностику следующих автомобилей:

Японские автомобили: Toyota/Lexus, Honda/Acura, Nissan/Infiniti, Mitsubishi, Mazda, Subaru, Suzuki, Isuzu, Daihatsu;

Корейские автомобили: Hyundai, Kia, Daewoo/Chevrolet, Ssangyong, Samsung;

Европейские автомобили: Mercedes Benz, Smart, BMW, Mini, Volkswagen, Audi, Seat, Skoda, Ford, Opel/Vauxhall, Renault, Peugeot, Citroen, Saab, Fiat, Alfa Romeo, Lancia, Volvo, Land Rover;

Американские автомобили: GM, Ford, Chrysler/Jeep/Dodge;

Латиноамериканские автомобили: Corsa, Chevy/Monza, Bronto;

Австралийские автомобили: Holden, Ford;

Малазийские автомобили: Chevrolet, Proton, Perodua, Naza;

Индийские автомобили: TATA, Mahindra;

Китайские автомобили: Chery, Xinkai, Great Wall, BYD, Geely, Hafei, JAC и др.;

Иранские автомобили;

Российские автомобили: ВАЗ (часть блоков, в основном до 2005-2006 гг.). Для максимального покрытия рекомендуется комплект Сканматик,

а также диагностику по OBD-II (SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, KWP2000) и CAN протоколам.

На текущий момент как минимум частично переведено на русский ПО по маркам Toyota/Lexus, Honda/Acura, Nissan/Infiniti, Mitsubishi, Mazda, Subaru, Suzuki, Isuzu, Daihatsu, Hyundai, GM/Daewoo/Chevrolet, Ssangyong, Mercedes Benz, BMW, Opel/Vauxhall, Citroen, Fiat, ВАЗ, OBD-II. В остальном язык программного обеспечения - английский.

Окно программы Host-Pro

Функции сканера *

- Идентификация электронных систем (блоков управления) и вывод их паспортных данных;

- Чтение и расшифровка кодов неисправностей (в том числе импульсного сигнала кодов неисправности (медленных кодов) на некоторых автомобилях начала 90-х гг.);

- Стирание кодов неисправностей;

- Чтение и вывод текущих данных с датчиков - обороты двигателя, скорость автомобиля, напряжение бортовой сети, температура охлаждающей жидкости, MAP, TP датчиков и пр. Диагност сам выбирает набор просматриваемых данных. Прибор позволяет выводить значения параметров как в цифровом, так и в графическом виде;

- Тест (активация, управление) исполнительных механизмов - форсунок, лампы CE (Check Engine), различных реле и клапанов и т.д.;

- "Черный ящик" (Запись/Воспроизведение) - функция записи в память данных во время движения автомобиля с последующим воспроизведением для подробного анализа работы автомобиля;

- Диагностика иммобилайзера (кодирование ключа, чтение/стирание кодов ошибок, отображение потока данных на некоторых автомобилях (Kia, Hyundai);

- Сброс сервисных интервалов (oil service, time inspection, distance inspection);

- Прочее.


* Функциональные возможности отличаются по маркам, моделям и отдельным электронным системам автомобилей.

Функции 4-х канального осциллографа

- Отображение осциллограмм датчиков и других сигналов (одновременно по выбору диагноста на экран выводятся 1, 2 или 4 осциллограммы);

- Возможность ручного или автоматического (в зависимости от типа проверяемой системы) выбора параметров изображения;

- Автоматическая и ручная настройка разрешения по времени (25mS ~ 20 sec) и по напряжению (0,1V ~ 20V) в соответствии с амплитудой и частотой измеряемого сигнала, необходимым режимом синхронизации;

- Частота выборки: 500кГц на 2 канала;

- Измерение постоянного напряжения в пределах -150В … +150В;

- Анализ полученных осциллограмм - режим "фотоснимка осциллограммы" (hold, freeze), работа с курсорами (определение минимального и максимального значения параметра, временного промежутка и пр.), запись осциллограмм в память прибора с возможностью дальнейшей передачи на ПК и др.;

- Встроенный справочник стандартных осциллограмм наиболее распространенных типов датчиков.

Функции мультиметра

- Измерение напряжения постоянного тока: 30 В Max;

- Измерение частоты в пределах 1 Гц ... 100 КГц;

- Измерение рабочего цикла (скважности) в пределах 0 … 99.9%;

- Измерение силы текущего тока в пределах -128А … +128А;

- Измерение выходного напряжения постоянного тока в пределах 0 В … 5В;

- Измерение частоты выходного сигнала 1,0 Гц … 1,0 кГц.

Функции анализатора системы зажигания

- Просмотр осциллограмм первичной и вторичной систем зажигания;

- Возможность просмотра: индивидуальных осциллограмм по отдельно выбранному цилиндру; парад (в ряд) одновременно по 6 цилиндрам; графическое отображение вертикальными столбцами (одновременно до 8 цилиндров); цифровые значения времени накопления энергии и времени горения.

Функции генератора сигналов

- Имитация сигналов датчика по напряжению, частоте и рабочему циклу.

Сканер Ultrascan P1

Цена полного комплекта - 125000 руб. с НДС

Код товара - 4377 (прибор поставляется по цене изготовителя)
